CASE-средство проектирования баз данных ERWin


CASE - сокращение от Computer Aided Software Engineering. CASE-средства позволяют автоматизировать создание информационных систем на протяжение всего жизненного цикла. Имеются CASE-средства для моделирования, проектирования, разработки, тестирования, постороения отчетов, управления версиями программного продукта и другие. В этом параграфе мы рассмотрим применение только одного программного продукта ERWin. В ERWin удобно рисовать структуру базы данных. Для работы с MySQL ничего больше от ERWin'a добиться нельзя, т.к. MySQL он не поддерживает. Для других баз данных ERWin может на основе структуры базы данных сгенерировать SQL-код этой структуры. Или же наоборот, по SQL-коду сгенерировать внешний вид структуры базы данных. Проектирование происходит на двух уровнях: логическом и физическом. На логическом уровне проектируемая структура базы данных не связана с конкретной СУБД. В логической модели отображаются сущности, атрибуты и отношения между сущностями. Для работы с MySQL в ERWin нам требуется получить только красивую картинку структуры базы данных, поэтому физическая модель нам не интересна. В физической модели можно выбрать конкретную СУБД и в зависимости от этой СУБД настроить типы атрибутов.

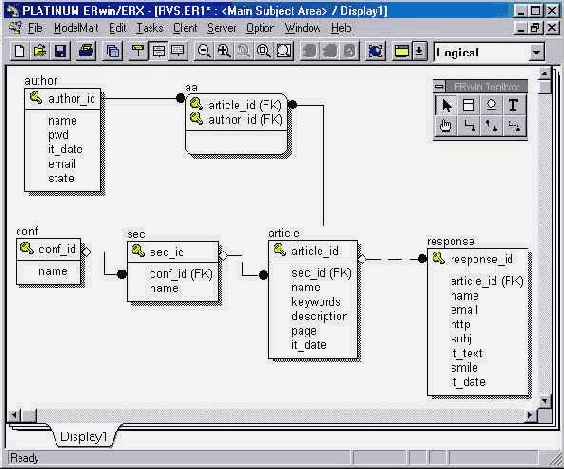

Создание сущностей, отношений между ними, перетаскивание таблиц осуществляется при помощи инструментов с панели ERWin Toolbox.

Инструмент для создания сущностей.
С помощью инструмента выбора (Select tool) можно перемещать сущности вместе с атрибутами. Имеется также инструмент для перемещения атрибутов - Attribute Manipulation Tool.
Для создания отношений между сущностями имеется два инструмента. Для создания отношений, в которых определено, как соотносятся записи одной таблице по отношению к другой используется инструмент - identifying relationship. В этом случае первичный ключ одной таблицы добавляется, как внешний ключ во вторую таблицу, при этом во второй таблице он является частью составного ключа. Так, например, создано отношение между таблицей авторов и таблицей aa. Для создания отношений, в которых не определено, как соотносятся записи используется - non-identifying relationship.
<
В ERWin по правой кнопке мыши можно настроить детальность отображения структуры базы. Данный параграф не ставит задачей дать подробное описание системы ERWin, а лишь дать первоначальную точку отправления в освоение этого средства. Самое главное - теоретические основы были подробно разобраны в параграфе "Проектирование баз данных". Овладев ими вам будет несложно освоить систему ERWin. Базу данных проектируете вы, а не ERWin, которое только является, всего-навсего, лишь инструментом в ваших руках. В ERWin есть хороший самоучитель, который поможет вам быстро освоится. Здесь же не имеет смысла переписывать этот самоучитель, документируя все пункты меню ERWin.
